Krytox PFPE Oils & Greases







Krytox Home

Fluoroguard Home



Krytox 물성표

Krytox 자료 모음

Krytox 적용 사례

Krytox FAQ

Krytox Oils & Greases (PFPE Oils & Greases)

극한 조건을 위한 최고의 성능

수십 년 동안 엔지니어들은 부품 고장을 줄이고 사용 수명을 연장하며 유지 관리 비용을 절감하기 위해 오래 지속되는 Krytox™ 고성능 윤활제를 사용해 왔습니다.
우주선부터 가혹한 제조 조건에 이르기까지 Krytox™ 성능 윤활제는 다양한 산업 분야의 가장 혹독한 환경에서 어려운 과제를 해결하면서 성공을 거두었습니다.

Chemours(케무어스)의 Krytox(크라이톡스)는 최고의 특성 조합으로 사용자의 어려운 윤활문제를 최적의 비용으로 해결 할 수 있습니다.
우수한 저온 및 고온 성능을 갖고 있어 -70℃ ~ 316℃ 사이에서 윤활작용이 가능합니다.
완벽한 불연성, 산소와의 상용성, 모든 케미칼에 대한 내화학성이 요구되는 분야에서 최상의 특성을 부여하고 있습니다.
윤활제, 씰란트, 절연재로서 우수한 성능과 향상된 수명을 제공합니다.



Krytox 적용산업 분야



Krytox Oil & Grease의 주요 특징

Chemours Krytox 는 gear box, bearing과 chain, seal, acturator, valve등과 같은 기계적 시스템에 뛰어난 기능을 부여 할 수 있는 테프론계 그리스입니다.
또한 제품의 내구 성능을 향상시키고 소음, 진동 및 이음에 관련한 해결이 가능합니다.
Chemours Krytox는 구동부품의 성능 향상과 소음의 해결에 탁월한 기능을 합니다.

1) 원가절감효과 (Cost Effectiveness)
Krytox®는 일반적인 탄화수소계 윤활유에 비하여 상대적으로 긴 수명을 나타내므로 다양한 응용분야에서 아래와 같이 원가절감효과를 보입니다.

- Life/Cost/Reliability

Application

Typical Hydrocarbon
Lubricant

Krytox® Lubricants

Electric motor, 227℃(440℉)
1,750 RPM

5 days

9 months

Heated Rolls, 199℃(390℉)
5,000 RPM

8 months

24 months

Textile roll, 225℃(437℉)
5,400 RPM

1 month

24 months

Pressure relief valves

50% failures

Less than 1% failures

Paper corrugating machine

$144,000

$3,000



2) 그리스의 기계적 안전성 (Grease Mechanical Stability)
Krytox® 그리스는 베어링에 있어 탁월한 기계적 안정성을 갖고 있으며, 기계적인 하중 아래에서도 분해되지 않으며, 오일이 분리되지 않도록 유지하는 능력을 갖고 있다.
Krytox® 그리스를 60회(strokes), 10,000회, 100,000회 조건으로 혼화기(grease worker)에서 혼화 시킨 후, 경도변화를 테스트 한 결과, 모든 그리스가 NLGI 주도(penetration) scale로 30point 이하의 변화를 보였으며, 테스트 후의 NLGI 값이 최초의 값 대비 ½grade 이내로 변화 되었다. Roll Stability Test는 4,500-lbf의 하중으로 2시간 동안 ASTM D-1831에 의거하여 시행되었으며, 그 결과 Penetration 변화는 미미하였으며, 최초 값 대비 NLGI Grade scale로 ½ 이내로 변화되었다.

3)상대적 성능 (Relative Performance)
대부분의 합성 그리스는 한가지 이상의 범주에서 탁월한 성능을 보이는 반면,Krytox® 광범위한 조건 하에서도 탁월한 윤활성을 보이며, 안정성(Stability), 불연성(Non-flammability), 화학적불활성(Chemical Inertness) 등의 특성을 동시에 지니고 있는 유일한 윤활제이다.

- Typical Lubricants Wear and Load-Carrying Ability

Oil type

4-Ball wear
scar, mm*

Falex Pin and V-Block fail
load, lb

Krytox® PFPAE

0.36

>4,500 #

Chlorotrifluoroethylene

0.37

>4,500 #

Fluorosilicone

0.43

1,150

Diester

0.61

2,300

Petroleum

0.69

1,300

* 20 kgf, 107 (225), 1,200 rpm, 60 min, 52,100 steel on steel
# Test was stopped at 4,500 lb



4) 극압 시험 결과 (Extreme Pressure Test)

- Krytox® Extreme by The Timken EP Method



OK Load

Score Load

Scar Width at OK Load

GPL 214

30 Lb

40 Lb

1.271 mm

GPL 215

30 Lb

40 Lb

1.507 mm

GPL 225

50 Lb

60 Lb

1.109 mm



"OK Load" 어떤 흠집(scoring)이나 고착(seizure) 발생 없이 시스템에 가해지는 최대하중이며, "Score Load" 흠집이나 고착이 발생되는 최소 하중이며, "Scar Width" OK Load에서의 평균 긁힘 길이임.



5) 불연성 (Flammability)
Krytox® 윤활제는 단지, 탄소(C), 산소(O), 불소(F)만을 구성되어 있으며, 수소(H)가 존재하지 않기 때문에 Krytox®는 불연성이며, 100%의 액화 또는 기화 산소하에서도 타거나 연소를 일으키지 않기 때문에 안정성이 매우 높다.

6) 화학적 불활성 (Chemically Inert)
Krytox® 윤활제는 산소에 대한 내성을 갖고 있을 뿐만 아니라, 다양한 산업에서 사용되는 모든 화학물에 대하여 사실상 불활성이다.(화학작용을 일으키지 않음) Krytox® 윤활제는 대부분의 용제에 대하여 녹지 않으며, 단지 High fluorinated fluid 와 Supercritical Fluids에 용해된다.

7) 열적, 산화적 안정성 (Thermal, Oxidative Stability)
Krytox® 오일이 열분해 발생 온도는 시험방법과 최초 열화(劣化, deterioration)포인트를 어떻게 측정하느냐에 따라 다르다. Krytox® 오일은 DTA (Differential Thermal Analysis)실험에 의하면 열분해는 공기의 존재 하에 약 470℃에서 발생한다. Isoteniscope technique은 압력을 증가시킨 상태에서 측정한 것으로 355℃에서 최초 분해 과정을 보이며, 355℃에서 분해속도는 약 0.03wt%/day이고, 399℃에서 분해속도는 약 0.03wt%/day이다.
371℃, 6시간 동안 질소분위기 하에서 시험한 결과 Krytox®는 중화가(neutralization number)의 증가를 보이지 않았으며, 점도의 중대한 변화도 없었다. 또한 공기의 존재는 대체로 Krytox®의 분해온도를 낮추지 않았다. 그러나 몇몇 금속 산화물의 존재 하에 오일의 분해 온도는 288℃만큼 낮아질 수 있다.
분해과정 중에 기상의 분해물질은 증발되고, 남은 액체는 점도가 떨어지지만, 어떤 슬러지나 점착성 잔유물 (grummy deposits)은 형성되지 않는다. Krytox® 오일은 대부분의 적용분야에서 연속적으로 288℃, 단속적으로는 427℃의 온도에서 장기간 사용할 수 있음이 입증되었다.

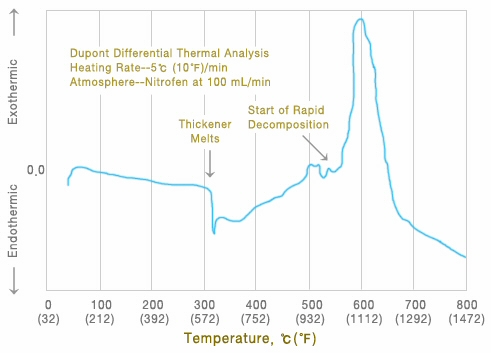

- Krytox® 그리스의 열적 안정성



7) 고무 / 플라스틱의 상용성
Krytox® 는 모든 고무 씰 재료 및 엔지니어링 플라스틱과 우수한 상용성(Compatibility)을 지니고 있다. 어떤 재료와 Krytox®를 함께 사용할 경우, 사용상의 제한요소는 탄성체 또는 플라스틱의 열적 안정성이다.

- Krytox® 는 아래와 같은 탄성체 및 플라스틱과 상용성을 지니고 있다.

     Fluorosilicone
     Ethylacrylate
     Methyl Silicone
     Viton A Fluoroelastomer
     Urethane
     Hypalon Synthetic Rubber
     Hytrel Polyester Elastomer
     Butyl 325
     Neoprene WRT

     Nycar 100(Buna N)
     EPT, Peroxide Cure
     Nodel Hydrocarbon Rubber
     Delrin Acetal
     Zytel Nylon

   Vespel
     Teflon Fluoropolymer
     Kalrez Fluoroelastomer*

*15-20 vol% swelling at high temperatures when immersed



9) 금속과의 상용성 (Compatibility with Metal)
Krytox® 윤활제는 낮은 표면장력을 갖고 있기 때문에 금속표면에 쉽게 젖게(wet)된다.
chemically inert하기 때문에 288℃이하의 온도에서는 금속에 어떠한 역효과를 주지 않는다. 288℃ 이상의 온도에서 금속합금, 스테인리스강, 알루미늄합금, 니켈합금, 코발트합금등과 상용될 수 있다.


10) 산소와의 상용성 (Compatibility with Oxygen)
고온, 고압에서 PFPE(PerfluoroalkylPolyether)는 기화 및 액화 산소에 대한 높은 저항력을 갖는다. 결과적으로 Krytox® 오일은 산소 제조 산업 및 산소를 사용하는 제조시설에 적합한 윤활유이다. Krytox® 오일은 갑작스러운 하중 하에서도 기화산소와 반응하지 않으며, 충격 Test에서도 액화산소(LOX), NO4, inhibited red fuming nitric acid 등과 반응하지 않는다.LOX impact test는 Marshall Space Flight Center의 MSFC-Spec-106B에 의거하여 실시되었으며, ASTM Bulletin 250에 서술된 방법에 따라 214J/㎠ (200ft-lb/in2)에서 실시된 다른 충격시험은 어떠한 반응도 보이지 않았으며, 또한 Krytox® 윤활제는 German FederalInstitute for Material Testing에서 가압하에 기화 및 액화 산소와의 반응성 시험을 실시하였으며, 아래 표는 Krytox® 오일의 산소와의 상용성을 보여준다.



- 윤활제의 산소와의 상용성

Test Type

Temp.℃ ()

Pressure
Mpa (psi)

Energy,
Joules (ft-lb)

Test Result

Ignition in gaseous
oxygen(a)

400 (752)

13 (1,886)



No ignition

Pressure drop in gaseous
oxygen bomb(b)

99 (210)

0.7 (100)



No pressure drop after
600 hr

Mechanical impact in
liquid oxygen

Ambient



98 (72)

No reaction in 20(c.d.e)

Mechanical impact in
liquid oxygen

Ambient



122 (90)

No reaction in 10 trials(a)

Mechanical impact in
liquid oxygen

Ambient



736 (543)

No reaction in multipl trials(f)

(a) British Specification 3100 (b) American Society for Testing and Materials, D-942 (c) Marshall Space Flight Center Specification 106B (d) National Aeronautics and Space Administration Handbook, 8060.1B, Test 13, Part 1 (e) American Society for Testing and Materials, D-2512 (f) West German Federal Institute for Materials Testing (BAM), 8104-411



11) 방사능 안정성 (Radiation Stability)
 Krytox® 오일은 윤활제 또는 Power Fluid로 사용되는 많은 제품에 비하여 방사능에 대단히 안정적인 제품이다. 일반적으로 Krytox® 오일을 방사선에 노출시켰을 때 최소의 분해가 발생하며, 이에 따라 점도의 감소가 발생하며 휘발성 제품이 형성되지만 슬러지나 고체는 생기지 않는다. Krytox® 오일을 상온/공기중에서 107rad의 전자빔에 노출시킨 Test에서 8%의 점도저하가 일어났다. 그러나 방사능에 노출된 샘플에 슬러지나 외관상의 변화는 일어나지 않았다.

12) 생물학적 특성 (Biological Properties)
Krytox® 불소오일은 생물학적으로 불활성이며, 신진대사반응을 일으키지 않는다.또한 생분해 되지 않으며, 어떠한 타입의 생물학적인 성장을 도와주지 않는다.

13) 산에 대한 안정성 (Stability to Lewis Acids)
모든 PFPE (Perfluoropolyalkylethers)는 고온에서 Lewis Acids (aluminium trichloride, iron(ferric),zinc chlorides, boron trichloride)의 존재 하에 약간의 depolymerization이 일어난다. 이러한 Lewis Acids는 주로 반도체 제조공정에서 볼 수 있으며, Krytox® 오일은 제품의 독특한 분자구조로 인하여 다른 경쟁제품에 비하여 Lewis Acids에 대하여 영향을 덜 받으며, 동 사항과 관련된 자료는 요청에 따라 제공될 수 있다.

14)전기적 특성 (Electrical Properties)
Krytox® 오일은 우수한 절연체이다. 첨가제가 없는 Krytox® 그리스의 전기적 특성은 오일에 근접하나, 어떤 첨가제의 첨가는 전기적 특성에 중대한 변화를 유발시킬 수 있다. 전도성(Conductivity)을 지닌 그리스를 원한다면 powdered copper metal과 같은 전도력이 있는 첨가제를 함유시켜 증가될 수 있다.

- Krytox Oil의 일반적인 전기적 특성

Dielectric Breakdown Voltage, ASTM D-877, kV/0.1 inch
143 AZ
143 AA
143 AC


34
47
56

Specific Resistivity, ASTM D-257, ohm-cm

0.6 to 4.0 x 10E14

Dielectric Constant, ASTM D-150 at 10E2 to 10E5 hertz

2.1 to 2.2

Dielectric Constant, ASTM D-924 at 60 hertz, 25℃ :

2.2 to 2.4

Dissipation Factor, ASTM D-150, % at 10E2 to 10E5 hertz

3.0 to 7.0 x 10E-3

Volume Resistivity, ASTM D-1169, 25℃, 500 V

2.3 to 550 x 10E12 ohm- cm



15) 환경에 대한 영향 (Environment)
Krytox® 의 사용은 환경에 도움을 준다. 이는 제품 본연의 특성이 재생을 통하여 회복될 수 있어 폐기하거나 소각시킬 필요가 없기 때문이다.Chemours은 사용한 오일을 수거하여 재생시키는 프로그램을 가지고 있으며, 이러한 프로그램은 오일의 원가를 줄여주고, 안정성 및 환경파괴문제를 줄여준다.
재생프로그램이란 필터를 사용하여 유체의 오염물질을 제거하고, 새로운 유체같이 유체를 새롭게 하는 것이다.
Krytox®는 valve packing에 사용되어 누출을 줄이며, Krytox® 오일과 그리스의 사용은 환경에 대해 영향을 주는 탄화수소계 윤활제의 필요성을 제거해 준다.
Krytox®는 더 오래 사용할 수 있어 윤활제의 사용을 줄이며, 무독성 물질이며, 휘발성 유기화합물을 대기 중으로 배출하지 않는 장점을 갖고 있다.





본사 : 경남 양산시 물금읍 증산역로 135,  504호 (퍼스트조양) 이엔지폴리머주식회사 / 이메일 : engp@engpolymer.co.kr / 055-383-9510, FAX : 055-383-9516 본사약도▶
대구사무소 : 대구 달서구 성서로 329 동원비즈플랫폼 1202호  : 053-592-9510, FAX : 053-592-9512
대구사무소약도
이엔지폴리머 어곡창고 : 경남 양산시 어곡동 679-2번지 055-383-9510, FAX : 055-383-9516
어곡창고약도
ENG Polymer Co., Ltd. All rights reserved
