|
|
| Sorona PTT(Bio-PDO) |
|
특성 |
|
|
||||
|
Sorona®
PTT(Bio-PDO) |
||||
|
Sorona®(소로나) PTT는 PBT의 우수한성형성과 더불어 PET의 강성과 강도, 내열성을 두루 갖춘 열가소성수지이다. PTT는 나일론과 같은 탄성, PET보다 내화학성이 우수한 수지이며, 다른 수지와 혼합될 때 강도, 유연성, 성형 및 압출시 장애가 개선된다. 일반적으로 PTT의 압출 온도는 PET의 경우보다는 30℃ 정도 낮게 가져간다. 보통 245에서 265℃ 사이의 용융온도가 주로 사용된다. 265℃보다 높은 온도에서는 고분자의 열화(劣化, degradation) 속도가 급격히 빨라지기 때문이다. PTT용 압출기로는 통상적으로 PET나 PA 6, PA 66에 쓰이는 압출기를 사용하면 별 문제가 없다. PTT 고분자는 다른 여타의 열가소성 수지와 마찬가지로 압출(extrusion), 사출 성형(injection molding), 블로우 성형(blow molding), 그리고 용융 방사(melt-spinning) 등의 용융 가공 공정을 통하여 제조 가공이 가능하다. |
||||
|

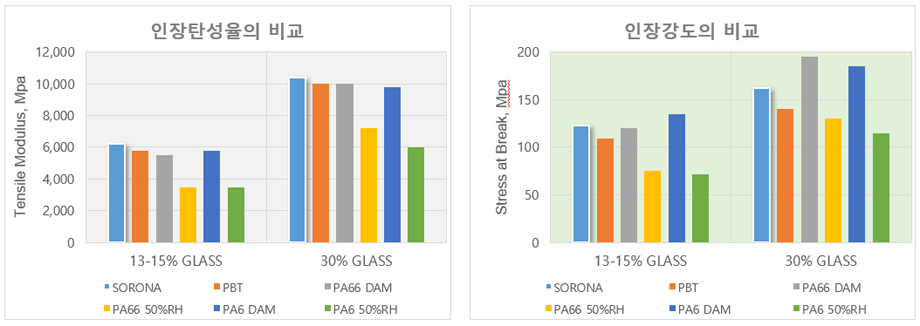

Sorona PTT와 엔지니어링플라스틱과의 물성비교 |
||||
 |
||||
|

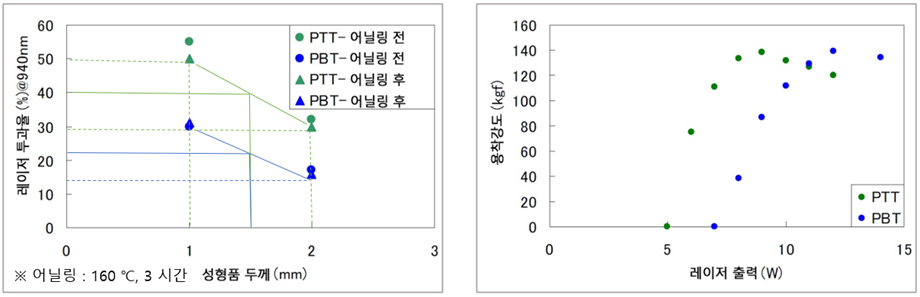

Sorona PTT의 레이져 투과성 |
||||
 |
||||
|
Sorona® PTT는 우수한 레이저 투과성을 가지고있다. PBT 수지와 비교해도 적은 에너지로 레이저 용착 가능하며, 좋은 표면 모양 유지 2차 가공 비용 절감이 가능하다. PBT의 결정화 속도는 다른 결정화수지에 비해 굉장히 빠르다. PET에 비해 약 6배 빠르며, 빠른 결정화는 사출과정에서 작업시간을 줄일 수 있으나, 결정의생성이 급격하게 생기며 결정화 또한 높기 때문에 투과도를 떨어뜨린다. 따라서 결정속도가 다른 고분자 Alloy를 통해서 결정화 속도 및 결정성을 제어하여 투과도를 확보하는 방향으로 개발. (결정화속도 : PBT >> PTT ≥ Nylon6 >> PET) |
||||
|

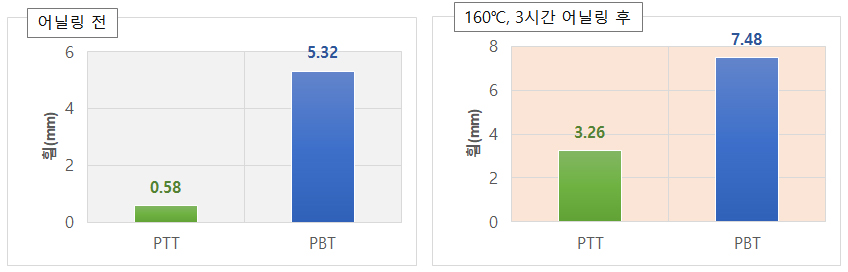

Sorona PTT의 저휨성 (※ 100x100x2.0mm 플레이트 / 유리섬유 30% 강화 그레이드) |
||||
 |
||||
|

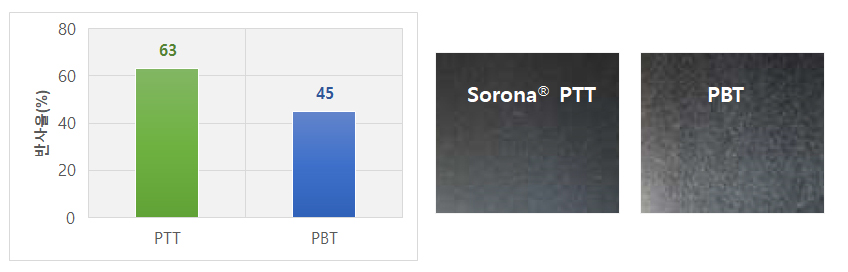

Sorona PTT의 외관 (※
100x100x2.0mm 플레이트 / 유리섬유 30% 강화
그레이드) |
||||
 |
||||
|
|
|
|
||||||
|
본사 : 경남 양산시 물금읍 증산역로 135, 504호 (퍼스트조양) 이엔지폴리머주식회사 / 이메일
: engp@engpolymer.co.kr / 055-383-9510, FAX : 055-383-9516 본사약도▶ |
||||||
