ECOTRAN PPS- 성형가이드



건조 (120℃, 3~4시간, 140℃, 2~3시간)

ECOTRAN PPS는 엔지니어링 플라스틱으로 최고의 물성을 유지하기 위해서는 수지 건조가 반드시 필요합니다.
기본 건조 조건은 120℃ 3~4시간, 140℃ 2~3시간이며, 제품 포장 상태가 불량한 경우 더 많은 건조시간이 필요할 수도 있습니다. 특히 연속 생산을 위해서는 적절한 용량의 열풍 건조기가 필요합니다. 추천 수분 함량은 0.02% 이하이며, 그 이상의 수분 함량은 물성저하를 발생시킬 수 있습니다.
습도가 높은 현장이나 계절에는 제습건조기 사용을 권장합니다.

참고) 건조기 용량 계산법
1shot 중량 × 시간당 shot × 필요건조시간 < 건조기 용량



성형 온도 (배럴 온도 310±20℃)

ECOTRAN PPS의 기본 용융수지 온도는 290~330℃ 이며 기계 사양 및 제품의 두께, 무게, 디자인에 따라 달라질 수 있습니다.
일반적으로 1shot의 사출량이 사출기 용량 대비 20% 이하일 경우 수지의 열분해를 방지하기 위해 실린더 후부 온도를 낮추고, 1shot의 사출량이 80%이상일 경우에는 수지가 충분한 열을 받을 수 있도록 실린더 온도를 조정하여야 합니다. 재료의 체류 시간은 10분을 넘기지 말아야 하며, 공정에 따라 10분 이상의 체류가 불가피할 경우에는 실린더 후부 온도를 낮추어서 과열로 인한 수지의 손상을 방지하여야 합니다.

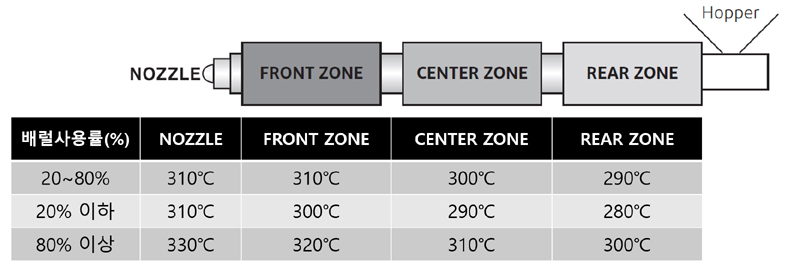

참고) 1shot 기준 실린더 온도 설정의 예 (1 shot의 양(비율)



금형 온도 (120℃ 이상)

ECOTRAN PPS는 결정성 수지이므로 금형표면온도가 120~150℃에서 제품의 광택과 물성이 뛰어납니다. 외관 제품이 아닌 경우 60℃ 이하 설정도 가능하지만 고온에서 제품이 노출될 경우 결정화가 일어나 휨이나 변형이 발생할 수 있습니다. 제품의 두께나 디자인에 따라 적절한 금형온도를 설정하여야 합니다.
온유기 사용시 설정치는 150℃ 이상, 카트리지 히터의 경우 120℃ 이상 추천합니다. 카트리지 히터 사용시 국부적으로 과열이 발생할 수 있으므로 온유기 사용을 권장합니다. (기름의 오염이 우려되는 경우는 카트리지 히터 사용)

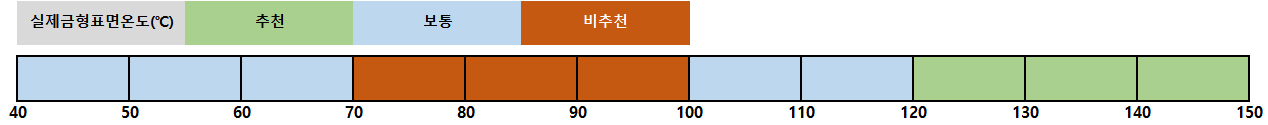

실제금형표면온도(℃)

추천

보통

비추천

40

50

60

70

80

90

100

110

120

130

140

150



사출 압력 (500~2700kgf㎠)

ECOTRAN PPS는 일반적인 유리섬유강화 PA66나 PC 보다 유동성이 좋기 때문에 사출압력은 상대적으로 낮게 설정합니다. 단 두께가 2mm 이하인 경우 사출시간이 일정해지는 압력까지 높게 설정하여야 안정적인 생산이 가능합니다. 너무 높은 사출압력은 버(burr)불량, 크랙(crack) 그리고 변형(defomation) 불량을 발생시키기도 하므로 적절한 사출압력을 설정하여야 합니다.


사출 속도 (30~300mm/sec)

유리섬유를 포함하고 있는 특성상 너무 낮은 사출속도는 외관 품질을 떨어뜨리며 weld 부위의 강도를 약하게 할 수 있습니다. 너무 빠른 사출속도는 성형부 말단 weld부위에 탄화가 발생할 수 있으므로 속도를 낮추고 금형의 gas vent를 설치해야 합니다.


보압

ECOTRAN PPS는 낮은 압력에서도 유동성이 뛰어나기 때문에 낮은 보압에서도 수축 해결이 가능합니다. 제품 두께에 따라 보압을 적절히 설정하여 치수 및 수축을 해결하여야 합니다. 너무 높은 보압은 제품의 수축율을 떨어뜨려 이형성이 떨어질 수도 있습니다. 반대로 너무 낮은 보압은 광택불량 및 수축, 기공 불량이 발생할 수 있습니다.
보압 종료 후의 쿠션량은 5~10mm(Screw Die.의 10~20%)를 추천합니다. 너무 많은 수지 쿠션은 체류로 인한 원재료의 손상을 발생시킬 수도 있습니다.


계량 속도 (50~150 rpm)

스크류의 직경에 따라 계량 rpm이 달라질 수 있습니다.
예를 들어 25mm 스크류의 경우 150~200rpm, 40mm의 스크류의 경우 90~120rpm 그리고 90mm 스크류의 경우 40~50rpm 설정으로 기계 사양 및 계량속도에 따른 수지의 손상을 최소화하여야 합니다. 계량시간은 냉각시간 내에 끝나도록 하는 것을 원칙으로 하고 계량속도 및 계량지연 시간을 이용하여 적정 시간 내에 마무리 될 수 있도록 설정합니다.

참고) 계량속도가 너무 느리면 미용융 수지가 발생할 수 있으며 반대로 너무 빠르면 재료의 손상이나 가스가 발생할 수 있습니다.



배압 (20~100kgf㎠)


스크류 재질

ECOTRAN PPS는 GF 함유 및 난연 특성상 스크류 실린더는 내마모, 내부식 처리를 하여야 하며 정기적인 유지부수가 필요합니다. 또한 비가동시에는 HDPE, PMMA 등의 소재로 내부 청소를 하여 잔류수지가 없도록 조치하여야 합니다.

노즐(Nozzle), 스크류 팁(Screw tip), 체크링(Checking ring), 시트링(Seat ring)의 경우도 마찬가지로 내마모, 내부식 처리를 하는 것을 추천합니다. 적절하지 않은 재질의 선택은 유리섬유 및 부식성 가스에 의해 빠른 손상을 가져오기도 합니다. 체크링은 Glove type 보다는 Ring type을 추천합니다. 복잡한 형상의 체크링은 유리섬유의 손상 및 체류가 발생할 수 있습니다.

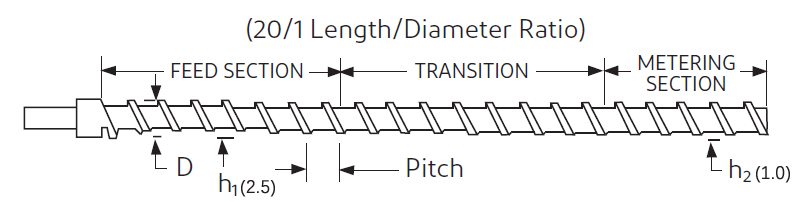

스크류 디자인

ECOTRAN PPS는 일반 범용 스크류 디자인에서도 가공이 용이하며, 압축비 2:1~3:1, L/D 18:1~24:1의 폭넓은 가공범위를 가지고 있습니다.
추천) Compression ratio 2.5:1, L/D 20:1


금형 디자인

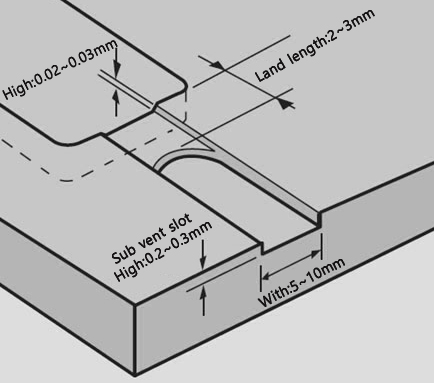

가스벤트 금형 디자인

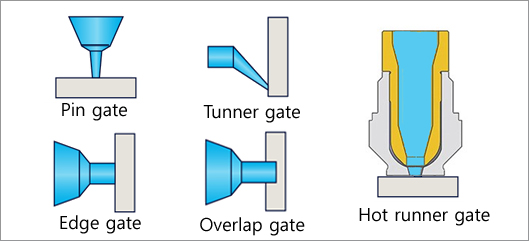

게이트 디자인



  • Cold runner gate 추천 게이트 크기 : 1.2~2.0mm
  • Hot runner gate 추천 게이트 크기 : 3~6mm

수축율

그레이드

E1040G

E1040S

E5060G

E5060S

E2130T

유형

PPS GF40%

PPS GF40%  강성

PPS GF/MF65%

PPS GF/MF65% 강성

PPS GF30% 내충격

MD / TD (%)

0.3 / 0.5

0.3 / 0.5

0.2 / 0.6

0.2 / 0.6

0.2 / 1.3

Test specimen size : 100mm×100mm (3t)
수축은 부품 두께, 컴파운딩 유형, 섬유 방향, 금형 온도 등에 영향을 받습니다.
